Dnešné strojárstvo a automatizácia kladú na káble a vodiče čoraz vyššie nároky. Väčšie zdvihy, vyššie zrýchlenie a menší inštalačný priestor znamenajú, že bežné flexibilné káble nie vždy postačia. Príkladom sú káble do energetických reťazí, ktoré musia denne zvládať tisíce až milióny ohybov, extrémne teploty a mechanické namáhanie, ktoré by štandardné vedenie zničilo v priebehu týždňov.

A vy zrejme viete, že zlyhanie kábla v reťazi znamená prestoj celého stroja. A prestoj stojí peniaze. Otázka teda ani tak neznie, či vôbec investovať do kvalitného kábla, ale ako vybrať ten správny kábel do reťaze pre konkrétnu aplikáciu.

S odpoveďou prichádza HELUCHAIN® MULTISPEED® – horúca novinka v oblasti káblov do energetických reťazí.

OBSAH ČLÁNKU

1. Aké sú najčastejšie problémy s káblami v energetických reťaziach?
2. HELUCHAIN® MULTISPEED® ako technické riešenie pre náročné aplikácie
3. Tipy, kde použiť káble HELUCHAIN® MULTISPEED®
4. Ako vybrať vhodný kábel do energetických reťazí?
5. FAQ – Najčastejšie otázky o kábloch do energetických reťazí

Aké sú najčastejšie problémy s káblami v energetických reťaziach?

Predčasné zlyhanie kábla pri vysokých cykloch ohybu

Najčastejším mechanickým problémom je únavové poškodenie žíl a tienenia pri opakovanom ohybe. Hoci plášť môže navonok vyzerať v poriadku, vnútorné vodiče už praskajú alebo majú prerušovaný kontakt. Preto nestačí vyberať len taký, ktorý má označenie flexibilný kábel, ale zamerať sa aj na detaily, ako sú:

• správny minimálny polomer ohybu,
• rozloženie káblov v reťazi,
• a odľahčenie ťahu na koncoch.

Prehrievanie alebo tuhnutie pri extrémnych teplotách

Pri vysokých alebo nízkych teplotách sa menia mechanické vlastnosti plášťa aj izolácie. Materiál môže stvrdnúť, ztuhnúť alebo strácať pevnosť. Z praxe to znamená, že aj kábel do vyšších teplôt, vyhovujúci podľa parametrov, môže v horúcom rozvádzači alebo pri blízkosti tepelného zdroja starnúť výrazne rýchlejšie.

Priestorové obmedzenia káblov v niektorých konštrukciách

V niektorých kompaktných strojoch sa kábel musí zmestiť do vyhradeného priestoru, ale zároveň nesmie byť natlačený bez rezervy. Pre elektrické okrúhle káble sa odporúča aspoň 10 % voľného priestoru okolo kábla a zároveň dostatočné bočné odstupy, aby sa káble neodierali a nezamotali. Prečo?

Pri zlom usporiadaní sa zvyšuje trenie, tlak na plášť a riziko poškodenia. Aby ste tomu predchádzali, odporúčame oddeliť káble podľa priemeru, symetricky rozložiť hmotnosť a použiť separátory. Taktiež platí, že pri vysokých rýchlostiach a veľkom počte cyklov by sa káble nemali ukladať na seba bez horizontálneho delenia.

Elektromagnetické rušenie v blízkosti citlivej elektroniky

Pri servopohonoch, frekvenčných meničoch, dátových kábloch a signálnych vedeniach je problémom nedostatočné tienenie, zlá zemniaca technika alebo nevhodné vedenie káblov vedľa výkonových okruhov. To všetko môže byť príčinou neskorších chýb komunikácie, nestabilného signálu a poruch systému.

Náročné odizolovanie pri montáži v teréne

V teréne sa môžete stretnúť aj s problémom, ktorý nespôsobuje zlý výber kábla, ale skôr nesprávna montáž. Pri viacvrstvových alebo tvrdších plášťoch môže byť odizolovanie pomalé, rizikové a ľahko sa pri ňom poškodí vodič alebo tienenie. Skúsený elektrikár vie, že si každý typ kábla, či už do energetickej reťaze, koaxiál alebo silový, vyžaduje iný postup a iný nástroj. Skvelou pomôckou, ako tomu predchádzať, sú moderné káble s integrovaným trhacím vláknom, ktoré tento proces zjednodušuje.

MURAT TIP: Pri výbere kábla do energetickej reťaze si vždy overte minimálny dynamický polomer ohybu podľa výrobcu kábla aj reťaze. Nenechávajte káble v reťazi voľne preliezať cez seba a pri teplotách mimo bežného rozsahu použite vhodnú reťaz aj kábel.

HELUCHAIN® MULTISPEED® ako riešenie pre náročné aplikácie

Séria káblov HELUCHAIN® MULTISPEED® bola špeciálne vyvinutá pre vysoko dynamické aplikácie v energetických reťaziach, kde sa vyžaduje maximálna spoľahlivosť a dlhá životnosť bez nákladných prestojov. Absolútnu špičku predstavuje model 522-TPE, ktorý je určený do najťažších prevádzkových podmienok. Prečo?

• Materiál TPE (termoplastický elastomér) je ideálnou voľbou pre aplikácie vyžadujúce nízku hmotnosť, vysokú odolnosť a schopnosť pracovať pri malých polomeroch ohybu. TPE plášť znižuje zaťaženie energetickej reťaze a predlžuje životnosť celého systému.

• Tento kábel zvláda extrémne teploty od − 40 °C do + 90 °C pri flexibilnom aj pevnom uložení. Preto je vhodným riešením pre vonkajšie žeriavové systémy, aplikácie v chladiarenských skladoch aj prevádzky s výraznými teplotnými výkyvmi počas dňa a noci.

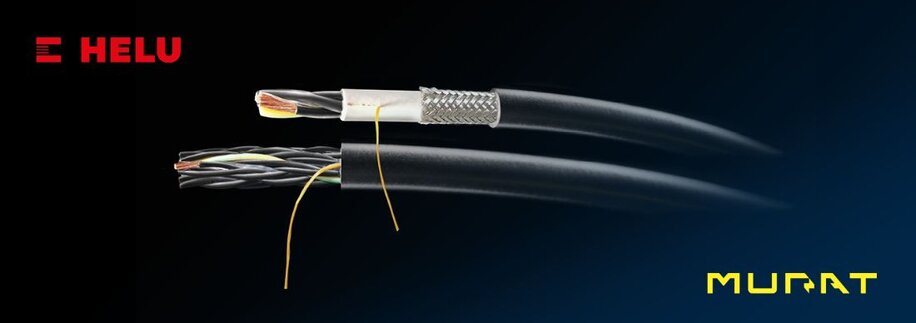

• Nová generácia káblov série 52x obsahuje už spomínané integrované trhacie vlákno, ktoré umožňuje rýchle, bezpečné a jednoduché odizolovanie plášťa bez rizika poškodenia žíl.

• Káble HELUCHAIN® MULTISPEED® sú testované na desiatkach miliónov ohybových cyklov.

• Varianty káblov HELUCHAIN® MULTISPEED® označené ako „C" majú tienenie z pocínovanej medi, ktoré zabezpečuje vynikajúce EMC vlastnosti a vysokú prevádzkovú bezpečnosť v prostrediach citlivých na elektromagnetické rušenie (frekvenčné meniče alebo citlivá elektronika).

• Káble 522-TPE umožňujú extrémne malé polomery ohybu až do 5 × d pri pohybe, čo šetrí miesto v inštalačných priestoroch kompaktných strojov a zariadení.

Tipy, kde použiť HELUCHAIN® MULTISPEED®

Vďaka svojej univerzálnosti a certifikátom UL/CSA sú káble HELUCHAIN® MULTISPEED® vhodné pre široké použitie v rôznych priemyselných odvetviach.

1. Vonkajšie žeriavy a zariadenia na ťažbu

Vďaka odolnosti TPE plášťa voči nízkym teplotám a vonkajšiemu prostrediu sú tieto káble výborná voľba pre žeriavové systémy, stohovacie žeriavy a ťažobné zariadenia. Vyššie uvedený teplotný rozsah zabezpečuje spoľahlivú prevádzku aj počas mrazivých zimných mesiacov alebo v horúcich letných dňoch.

2. Manipulačné roboty s vysokou dynamikou

Schopnosť zvládať vysoké zrýchlenia až 50 m/s² a rýchlosti až 5 m/s predurčuje tieto káble pre rýchle manipulačné a baliace stanice.

3. Kompaktné CNC stroje

Malý polomer ohybu a stabilná konštrukcia umožňujú nasadenie v stiesnených priestoroch moderných obrábacích strojov.

4. Automatizované sklady a dopravníky

Káble sú optimalizované pre dlhé pojazdové dráhy až do 450 metrov pri verziách PUR a TPE. Táto vlastnosť je veľmi dôležitá pre regálové zakladače a rozsiahle dopravníkové systémy v logistických centrách.

Ako vybrať vhodný kábel do energetických reťazí?

Pri výbere správneho kábla do energetickej reťaze rozhoduje niekoľko technických parametrov, ktoré priamo ovplyvňujú životnosť a spoľahlivosť celého systému. V skratke by ste sa mali zamerať najmä na:

• Minimálny polomer ohybu, pričom hodnota 5×d je hraničný bod pre vysoko dynamické aplikácie. Pri menšom polomere odporúčame riešiť špeciálnu konštrukciu vodiča a nevyberať kábel len podľa priemeru, ale podľa kombinácie všetkých dôležitých parametrov, ktoré do konkrétnej inštalácie vstupujú.

• Teplotný rozsah uvádzaný v parametroch, pretože ten ovplyvňuje pružnosť plášťa a ohybovú únavu. Pri nízkych teplotách termoplastické káble bežne stuhnú a zhorší sa ich dynamické správanie. Pri vonkajších aplikáciách nezabudnite zohľadniť aj mráz, slnko aj teplotné výkyvy.

• Odolnosť voči oleju a UV žiareniu sú dôležité premenné pre priemyselné stroje a vonkajšie použitie.

• Konštrukcia vodičov rozhoduje o únave kábla. Pre dynamické aplikácie sú určené špeciálne zväzkované alebo jemne lankované konštrukcie vodičov.

• Materiál plášťa zase určuje celkovú odolnosť kábla.

Porovnanie materiálov plášťa pre káble do energetických reťazí


FAQ – Najčastejšie otázky o kábloch do energetických reťazí

Aký kábel vybrať do energetickej reťaze?

Odporúčame špeciálne flexibilné káble pre dynamické aplikácie s viacnásobným jadrovaním vodiča podľa STN EN IEC 60228. Bežné inštalačné káble sa nesmú používať kvôli nedostatočnej ohybnosti.

Aký je minimálny polomer ohybu?

Určuje sa podľa údajov výrobcu, obvykle 7,5x vonkajší priemer kábla pre dynamické pohyby. Viaceré aktuálne normy stanovujú požiadavky na ohyb bez poškodenia izolácie. Optimálne je zvoliť väčší polomer s cieľom dosiahnuť dlhšiu životnosť.

Je možné v jednej reťazi viesť silové aj signálne káble?

Áno, ak sú separované — silové a dátové v oddelených priehradkách reťaze podľa odporúčaní výrobcov.

Ako správne uchytiť a viesť káble v reťazi?


Pri uchytení a vedení káblov v reťazi dbajte na to, aby boli zabezpečené voľne, bez napnutia, s uchytením na koncoch reťaze a hladkými priechodkami.


Séria káblov HELUCHAIN® MULTISPEED® prináša riešenie pre najnáročnejšie aplikácie, kde sa vyžadujú milióny ohybových cyklov, extrémne teploty a kompaktné rozmery. Či už riešite vhodný kábel pre žeriav, robota na výrobnej linke alebo automatizovaný sklad, správne nadimenzovaná kabeláž je vizitkou každého elektrošpecialistu. V ponuke od značky HELU nájdete bohatý sortiment káblov do energetických reťazí. Ak si však stále neviete vybrať, obráťte sa na nás. V MURAT sme špecialisti na elektro a káble a registrovaným partnerom ponúkame pohodlné online nákupy za výhodné ceny.
