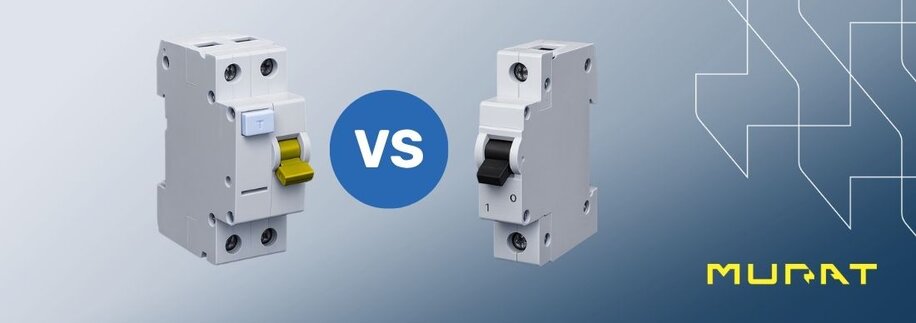

Prúdové chrániče verzus ističe. Kedy použiť ktorý?

Použitie prúdových chráničov a ističov je základom bezpečných elektroinštalácií. Niekedy však môže nastať prípad, kedy je otázne, ktorý vybrať, prípadne sa rozhodujete medzi prúdových chráničom s ističom alebo bez ističa. Aby sme k tejto téme zodpovedali všetky otázniky, zhromaždili sme všetky dôležité informácie na jedno miesto.

OBSAH ČLÁNKU:

1. Aký je rozdiel medzi prúdovými chráničmi a ističmi?
2. Kedy zvoliť prúdový chránič a kedy istič pre konkrétnu aplikáciu?
3. Prúdový chránič s ističom verzus prúdový chránič bez ističa
4. Diagnostika a riešenie problémov

Aký je rozdiel medzi prúdovými chráničmi a ističmi?

Ističe a prúdové chrániče sú základnými piliermi bezpečne chráneného obvodu, no dôležité je uvedomiť si, že každý z nich sleduje v rámci elektroinštalácie odlišnú úlohu.

Ako funguje istič a aký má význam?

Istič meria veľkosť okamžitého prúdu prechádzajúceho vodičom. Ak prúd presiahne menovitú hodnotu, nezávisle od toho, či pri dlhodobom preťažení alebo okamžitom skrate, tepelná či magnetická spúšť zariadenie jednoducho odpojí. To znamená, že dokáže efektívne zabrániť nadmernému ohrevu káblov, skratovým oblúkom a požiaru. Istič teda chráni vedenie a zariadenia pred poškodením spôsobeným nadprúdom.

Ako funguje a aký význam má prúdový chránič?

Prúdový chránič nereaguje na absolútnu hodnotu prúdu, ale rieši rozdiel medzi fázou a nulou. Ak sa prúdy v týchto dvoch bodoch nerovnajú, znamená to, že časť odoberaného prúdu uniká niekom mimo obvod. Napríklad cez kovové puzdro spotrebiča na uzemnenie. Ak je prekročená určitá hranica citlivosti, prúdový chránič obvod okažite odpojí. Vďaka tomu minimalizuje riziko úrazu elektrickým prúdom a prípadného požiaru z unikajúceho prúdu.

Aký je teda rozdiel medzi prúdovým chráničom a ističom?

Nesprávna voľba alebo zapojenie len jedného z týchto prístrojov zanecháva obvod nechránený voči inému typu poruchy. Prečo? Ak by ste pri inštalácii použili len istič, tento typ ochrany by nebol dostatočný, ak by prúd unikal mimo obvod. To je úloha prúdového chrániča. Naopak, ak by ste použili len ten a istič neriešili, chýbala by v rámci inštalácie ochrana pred preťažením a skratom. Ideálne riešenie? Kombinácia oboch.

Kedy zvoliť prúdový chránič a kedy istič pre konkrétnu aplikáciu?

Prax ukázala, že ideálne riešenie vyplýva vždy z povahy obvodu a rizík, ktoré treba zvážiť. Vo všeobecnosti však môžeme povedať, že ističe patria na všetky silnoprúdové okruhy – zásuvkové, svetelné aj výkonové. Dôvodom je, že spoľahlivo odpoja okruh pri nadprúde či skrate a zabránia prehrievaniu vodičov a káblov.

Prúdové chrániče je treba zase zvoliť tam, kde hrozí dotyk so živou bytosťou alebo únik prúdu do prostredia, čo by mohlo mať zlé následky. Praktickým príkladom sú zásuvkové obvody v kúpeľni, exteriérové zásuvky, práčka či umývačka riadu. Len donedávna išlo teda o inštalácie, kde sa stretá elektrina s vodou alebo detskou zvedavosťou. Podľa normy STN 332000-4-41:2019/A12 (časť 4-41 normy pre elektrické inštalácie nízkeho napätia) by však prúdovými chráničmi mali byť chránené všetky zásuvkové aj svetelné obvody v obytných domoch a bytoch, nielen tie kúpeľňové.

MURAT TIP: Pre priestory, kde sa zdržuje dlhodobo viac osôb, ako sú napríklad školské alebo sociálne zariadenia, interiéry s nenahraditeľným majetkom (galérie, múzeá a pod) či priestory s horľavými konštrukčnými materiálmi (drevostavby) odporúčame na základe normy STN EN33 2000-4-42 použiť prúdový chránič s oblúkovou ochranou (AFDD – Arc Fault Detection Device). Ten dokáže zachytiť špecifický priebeh prúdu spôsobením iskrou, poškodením alebo prehrievaním spôsobeným napr. uvoľnenou skrutkou. Aktuálne informácie je vždy potrebné overovať v súvislosti s platnými normami.

V priemysle platí, že sa logika toho, ktorá súčiastka čo chráni, nemení. Ističe chránia pred nadprúdom, a prúdové chrániče pred únikom, no typ a citlivosť vyberáme podľa stroja a normy. Veľmi jednoducho by sme mohli povedať, že ističe chránia zariadenia a prúdové chrániče živé bytosti. Jedno však s druhým súvisí a preto je tu v prípade niektorých aplikácii aj možnosť kombinácie.

Prúdový chránič s ističom verzus prúdový chránič bez ističa

Výhody prúdového chrániča s ističom

Kombinovaný prúdový chránič s ističom prináša kompletnú ochranu s jednou jedinou súčiastkou. Tá reaguje na nadprúd, skrat aj únik prúdu. Logicky, je teda úspora miesta prvým argumentom, prečo sa rozhodnúť pre prúdový chránič s ističom. Nápomocné to môže byť napríklad pri modernizácii starších rozvodníc alebo tých ktoré neboli správne nadimenzované. Ďalším príkladom sú malé rozvodné skrine, zabudované pod omietkou, ktoré majú obmedzenú kapacitu.

Výhodou je aj individuálna ochrana jednotlivých okruhov. Porucha na zásuvke v kúpeľni nevyhodí svetlá v obývačke a zároveň to šetrí čas pri diagnostike. Z hľadiska montáže určite oceníte jednoduchšie zapojenie a urýchlenie času inštalácie.

Kedy zvoliť prúdový chránič s istením a kedy zostať pri samostatných riešeniach?

Nevýhodou prúdového chrániča s ističom v jednom je fixná kombinácia parametrov. Čo to znamená? Že ak treba zmeniť prúd ističa alebo citlivosť chrániča, musíte vymeniť celú súčiastku. Pri elektroinštaláciách novostavieb a nových rozvodov však platí, že prúdový chránič s ističom prináša najlepší pomer v kritériách bezpečnosť, komfort a priestor.

Tipy pre konkrétne elektroinštalácie:

• Domácnosti a malé prevádzky

Prúdový chránič s ističom pre zásuvkové a rizikové obvody (kúpeľňa, exteriér, práčka), klasický istič pre svetelné vetvy s malým odberom.


• Spotrebiče pripojené k vode

Boiler, umývačka, vírivka jednoznačne prúdový chránič s ističom.


• Priemysel a selektivita

Pri veľkých rozvádzačoch sa preferuje kaskáda istič + centrálny prúdový chránič kvôli cene a jednoduchším zásahom v prípade poruchy/výmeny, pričom prúdové chrániče s ističom sa používajú na samostatné stroje, kde je nutná nezávislá ochrana.

Diagnostika a riešenie problémov

V otázkach, či použiť prúdový chránič alebo istič, kedy použiť oba v jednotlivom prevedení alebo ako kombináciu, sme urobili jasno. Na záver sa pozrieme na to, ako riešiť ich diagnostiku a najčastejšie problémy.

Ističe: Diagnostika a najčastejšie problémy

Ističe podliehajú testovaniu na kontinuitu a odpor. Tak, ako vo väčšine prípadov elektroinštalačného materiálu platí, že pravidelná diagnostika a údržba sú nevyhnutné pre bezpečnosť a spoľahlivosť rozvodov a fungovania celého okruhu.

• Bežné testovanie prebieha pomocou multimetra. Správne fungujúci istič má nízky odpor, pod 1 ohm, medzi vstupnou a výstupnou svorkou pri zapnutom stave.

• Pokročilé testy ističov zahŕňajú meranie prechodového odporu (µOhm), časovanie kontaktov a podpäťové skúšky a vykonávajú sa najmä v priemyselných aplikáciách.

Riešenie najčastejších problémov s ističmi:

• Ak istič vypína, je potrebné skontrolovať zaťaženie obvodu a odstrániť príčinu preťaženia alebo skratu.

• Pri opakovaných výpadkoch bez zistenia nejakej príčiny je potrebná výmena ističa.

Prúdové chrániče: Diagnostika a najčastejšie problémy

Pravidelné testovanie prúdových chráničov, najmä v prevádzach, je rovnako dôležité ako kontrola ističov, avšak so zameraním na reziduálny prúd.

• Základné meranie prebieha testerom, ktorý simuluje presný únik prúdu a meria vypínací čas. Hodnota do 300 ms (pri 30 mA RCD) je v norme, dlhší čas indikuje opotrebovanie alebo chybu.

• Pokročilé testovanie zahŕňa meranie vypínacieho prúdu pri rôznych fázových uhloch a kontrolu mechanického chodu kontaktov.

Riešenie najčastejších problémov s prúdovými chráničmi:

• Pri falošnom vypínaní ide najčastejšie o pomýlené zapojenie N vodiča alebo zdieľanej nuly medzi viacerými obvodmi. Riešením je preveriť pospojovanie a správne rozdelenie neutrálu.

• Časté vypínanie pri zapnutí spotrebiča predpokladá únik prúdu v kábli, poškodenú izoláciu alebo prívodnú šnúru. Odporúčaným postupom je odpojovať spotrebiče jeden po druhom a lokalizovať chybný kus.

• Ak prúdový chránič pri testovaní nevypne, najčastejšie je za tým mechanické zlyhanie alebo zlé kontakty a chránič treba okamžite vymeniť.

• Výmena je potrebná aj v prípade, ak vypínací čas prekročí normu.

Pozor: Akékoľvek zásahy do zapojenia ističov a prúdových chráničov spadajú výhradne do rúk kvalifikovaného elektrikára alebo revízora.

Podarilo sa vám nájsť odpovede na otázky použitia, diagnostiky a riešenia častých problémov s ističmi a prúdovými chráničmi? Veríme, že áno. V prípade, ak hľadáte kvalitný elektroinštalačný materiál, v MURAT-e nájdete množstvo prúdových chráničov, ističov aj kombinovaných prúdových chráničov s ističmi za výhodné ceny.
